Тип BAL
(щеки с штампованной гофрой)
| КБ | Ø1 | Ø2 | Ø3 | Ø4 | К3 (Ø5) | К4 (Ø5) | е | L1 | L2 | K1 | K2 | Ksr | Ssr | Ssx |
| №8 | 798 | 450 | 60 | 53 | 61 | 61 | 140 | 320 | 220 | 30 | 40 | _ | _ | 5 |
| №10 | 992 | 545 | 88 | 57 | 60 | 120 | 160 | 700 | 540 | 30 | 40 | _ | _ | 5 |
| №12 | 1250 | 630 | 101 | 80 | 60 | 120 | 170 | 950 | 800 | 50 | 200 | 5 | 5 | 5 |
| №14 | 1400 | 750 | 101 | 80 | 60 | 120 | 270 | 1180 | 1000 | 50 | 200 | 5 | 5 | 5 |
| №16 | 1600 | 800 | 101 | 80 | 60 | 120 | 270 | 1180 | 1000 | 50 | 200 | 5 | 6 | 6 |
| №18 | 1808 | 890 | 120 | 100 | 60 | 120 | 300 | 1320 | 1120 | 70 | 250 | 6 | 7 | 7 |
| №20 | 2038 | 1122 | 120 | 100 | 60 | 120 | 300 | 1500 | 1250 | 70 | 250 | 7 | 7 | 7 |
| №22 | 2202 | 1282 | 120 | 100 | 60 | 120 | 300 | 1700 | 1400 | 70 | 250 | 9 | 9 | 9 |
| №25 | 2420 | 1500 | 157 | 125 | 60 | 120 | 300 | 1900 | 1600 | 130 | 300 | 10 | 10 | 10 |
Возможна доработка конструкции кабельных барабанов.
Размеры могут быть изменены в соответствии с требованиями заказчика.

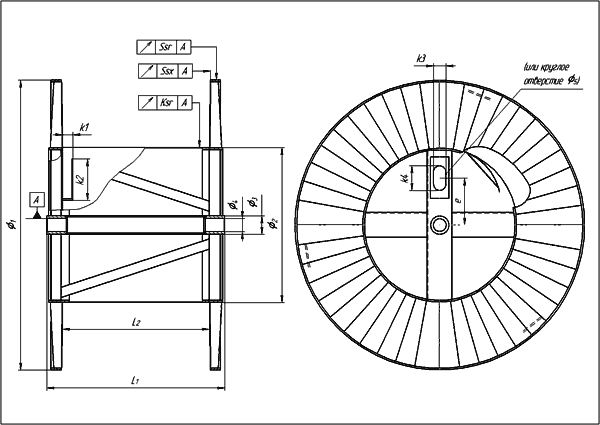

Обозначения (размеры указаны в мм):
| КБ - № барабана | L1 - габаритная ширина барабана |
| Ø1 (D1) - диаметры щек | L2 - ширина шейки |
| Ø2 (D2) - диаметр шейки | K1 - ширина отверстия для ввода кабеля |
| Ø3 (D3) - наружные диаметры втулок | K2 - длина отверстия для ввода кабеля |
| Ø4 (D4) - внутренние диаметры втулок | Ksr - радиальные биения шейки |
| Ø5 (D5) - диаметры поводковых отверстий | Ssr - радиальные биения щеки |
| е - расстояние от центров щек до центров поводковых отверстий | Ssx - торцевые биения щеки |
Кабели и кабельную продукцию отпускают и транспортируют в соответствии с отраслевыми нормами и стандартами - на барабанах. Небольшие по количеству партии продукции удобно поставлять металлическими катушками, более масштабные партии кабеля выгоднее отгружать барабанами. Компания «ТрансЛайн» изготавливает и поставляет стальные барабаны для кабеля типа BAL, в линейке размеров: диаметры щек барабанов - до 2420 мм, диаметры шейки составляют до 1500 мм.
Контролируемые действия на каждом этапе изготовления наряду со строгим соблюдением технологии обеспечивает отличное качество барабанов. Щеки у барабанов имеют повышенную жесткость, изготовлены из штампованной гофры и оптимальны для безопасности транспортируемых тяжелых кабелей. Барабаны коррозионно устойчивы, их поверхности покрыты не подверженным царапинам и истиранию материалом – так многооборотная тара сохраняет свойства весь период эксплуатации. При участии компании «ТрансЛайн» в целях экономии статья расходов «Тара» любого предприятия может быть оптимизирована выбором катушек для кабеля. Оформление заказа при этом производится с учетом всех индивидуальных пожеланий заказчика.
