Тарные кабельные барабаны (тип-BAL,BMP)
| Тип BALL-щеки со штампованной гофрой | Тип BMP- щеки с плоской внутренней поверхностью |
|
№18
№28
|
№22
№28
|
| КБ | Ø1 | Ø2 | Ø4 | К3(Ø5) | К4 (Ø5) | е | L1 | L2 | K1 | K2 | Цена,руб.(Без НДС) |
| №8 | 7986 | 450 | 53 | 61 | 61 | 140 | 346 | 240 | 30 | 40 | 5 500 |
| №10 | 992 | 546 | 53 | 60 | 120 | 125 | 610 | 500 | 30 | 40 | 11 000 |
| №12 | 1196 | 644 | 80 | 60 | 120 | 227 | 650 | 500 | 60 | 200 | 13 000 |
| №14 | 1376 | 748 | 80 | 60 | 120 | 227 | 860 | 710 | 70 | 250 | 16 500 |
| №18 | 1800 | 888 | 104 | 60 | 120 | 297 | 1170 | 990 | 70 | 250 | 22 500 |
| №19 | 1894 | 800 | 75 | 60 | 120 | 260 | 1400 | 1000 | 50 | 100 | 32 000 |
| №20 | 1948 | 798 | 92 | 60 | 120 | 297 | 1120 | 990 | 80 | 250 | 30 000 |
| №22 | 2190 | 1280 | 104 | 60 | 120 | 297 | 1410 | 1250 | 70 | 250 | 39 000 |
| №25 | 2516 | 1600 | 150 | - | - | - | 2380 | 2200 | 130 | 250 | 70 000 |
| №26 | 2616 | 1700 | 600 | - | - | - | 1660 | 1500 | 80 | 300 | 105 000 |
| №28 | 2800 | 1800 | 140 | 63 | 63 | 500 | 2120 | 1800 | 100 | 250 | 125 000 |
| №30 | 3050 | 1800 | 600 | - | - | - | 1660 | 1520 | 80 | 300 | 140 000 |
| №32 | 3200 | 2000 | 125 | 63 | 63 | 600 | 2150 | 1880 | 100 | 250 | 160 000 |
| №36 | 3600 | 2400 | 120 | - | - | - | 2150 | 1990 | 200 | 400 | 180 000 |
Возможна доработка конструкции кабельных барабанов.
Размеры могут быть изменены в соответствии требованиями заказчика.
Цены указаны ориентировочно, окончательная цена после согласования чертежа и количества заказываемых барабанов.

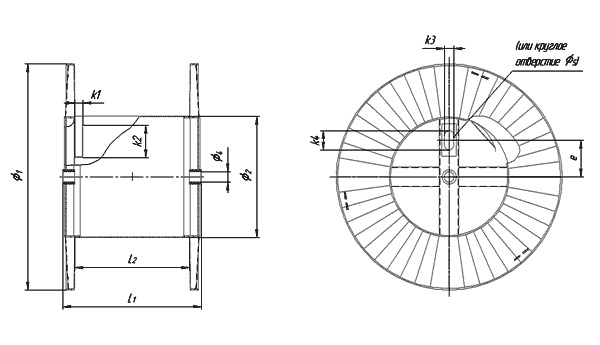

Обозначения (размеры указаны в мм):
| КБ - № барабана | L1 - габаритная ширина барабана |
| Ø1 (D1) - диаметры щек | L2 - ширина шейки |
| Ø2 (D2) - диаметр шейки | K1 - ширина отверстия для ввода кабеля |
| Ø3 (D3) - наружные диаметры втулок | K2 - длина отверстия для ввода кабеля |
| Ø4 (D4) - внутренние диаметры втулок | |
| Ø5 (D5) - диаметры поводковых отверстий | |
| е - расстояния от центров щек до центров поводковых отверстий щеки к шейке |
Типы тарных кабельных барабанов идентичны технологическим барабанам - BAL и BMP. Меньшие эксплуатационные нагрузки в процессе доставки изделий вместе с возможностью периодичного возврата тары снижают требования к таким барабанам. Технологически производство компании «ТрансЛайн» специализированно на выпуске кабельных стальных барабанов и тары для транспортирования кабеля. Катушки для кабеля, в особенности металлические катушки - удобная форма поставки небольших количеств кабельной продукции.

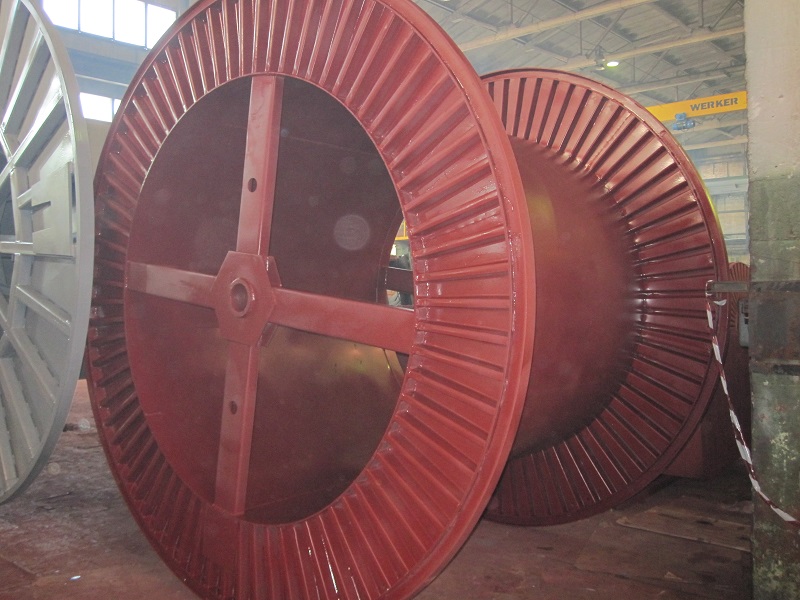

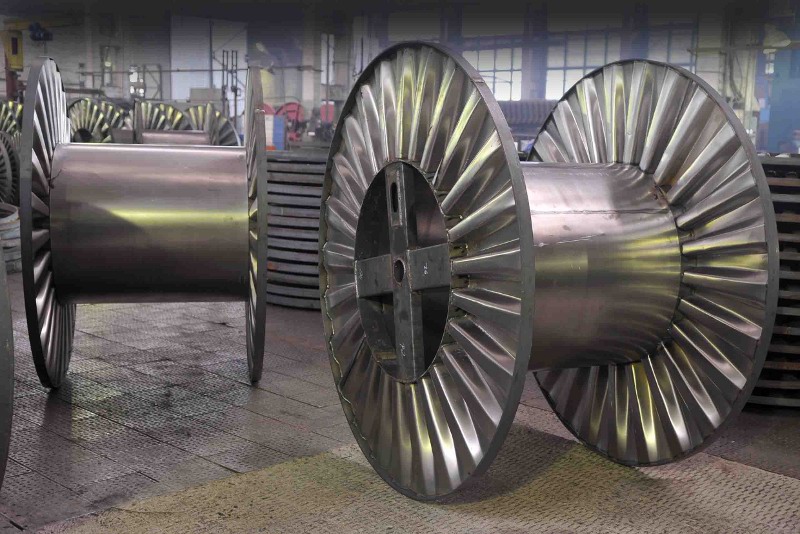

Тип барабанов BAL имеет усиленную жесткость, их щеки изготавливают из гофрометалла. Жесткость щек - непременное условие для перевозки на барабанах кабельной продукции из категорий большого сечения и веса.

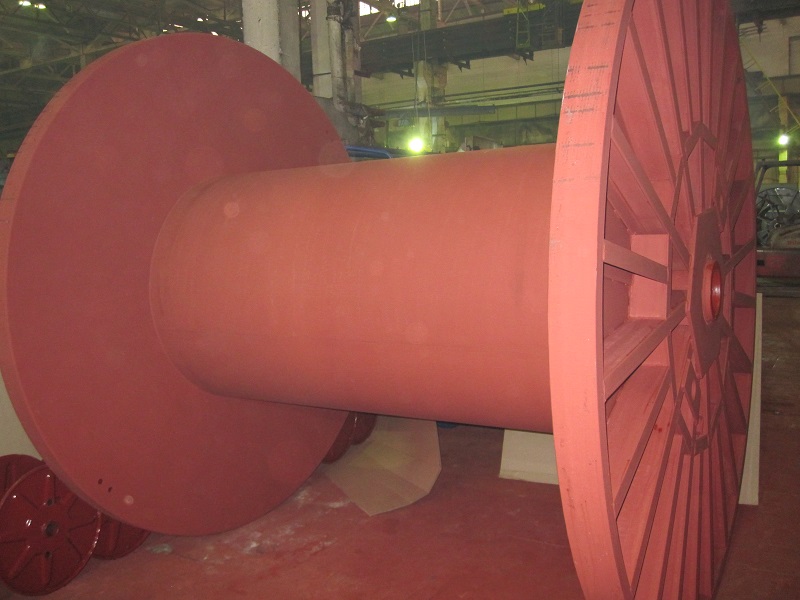

Второй тип тарных барабанов - BMP более применим для перевозки продукции с непрочным покрытием с целью избегания разрушения или деформации. Номенклатура составлена из 15 единиц (номера №8 - №36) Расположение крепежно-транспортных отверстий на всех барабанах BMP стандартное. Диаметры щек нормируются номером барабана в диапазонах 798-3600 мм., шеек 450-2400 мм..
На каждой странице с продукцией сайта компании «ТрансЛайн» есть кнопка, которая выведет вас на страницу со специальной формой, где нужно будет указать виды барабанов, размеры и прочие важные детали заказа.
