Катушки со штампованными щеками

                        063                                                                          070

          070

D1 D2 D4 D5 e L1 L2 Цена,руб(Без НДС)
500 220 53 28 8 300 250 3000
600 353 40 28 140 290 260 5200
630 353 127 28 140 475 400 5500


Возможна доработка конструкции кабельных барабанов.

Размеры могуть быть изменены в соответствии с требованиями заказчика.

Цены указаны ориентировочно, окончательная цена после согласования чертежа и количества заказываемых барабанов.

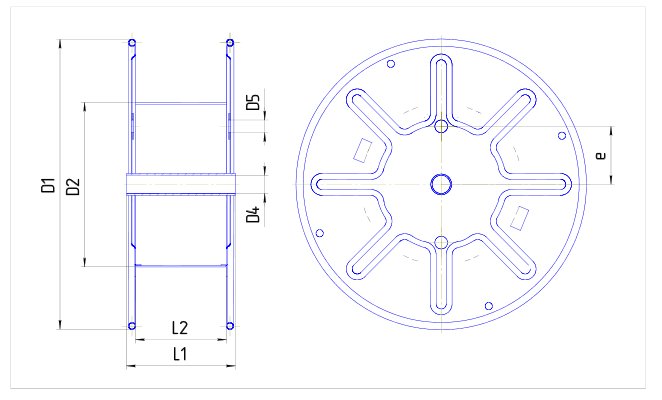

Обозначения (размеры указаны в мм):

D1 - диаметр щек.
D2 - диаметр шейки.
D4 - внутренний диаметр оси.
D5 - диаметр поводковых отверстий.
e - расстояние от центра щеки до центра поводкового отверстия.
L1 - габаритная ширина катушки.
L2 - ширина шейки.

Технология штамповки - прогрессивный быстрый метод изготовления нужных деталей, и именно его использует компания «ТрансЛайн» для производства металлических катушек для кабелей. Удешевление деталей, изготавливаемых с помощью штамповки, позволяет перекрыть промежуточный диапазон габаритных размеров продукции - стальных барабанов для кабеля и катушек аналогичного назначения с минимальными затратами, обеспечивая экономию статей бюджетов предприятий для закупки тары.

Размеры данной категории катушек для кабеля имеют четыре номинала, от 500-800 мм с шагом в 100 мм для щек и 220-450 мм для шеек. Катушки минимального диаметра перекрывают верхнюю границу размеров для катушек с механической обработкой поверхностей, а максимального диаметра - входят в нижний предел барабанов для кабеля. Заказчик может изменить габаритные размеры изделия на нужные ему параметры, оформив индивидуальный заказ с помощью кнопки «Заявка на изготовление БМК» на любой из страниц сайта с продукцией.
