Катушки, изготовленные с помощью механической обработки рабочих поверхностей

D1 D2 D4 D5 e L1 L2
100 50 28 8 40 80 56
110 50 40 --- --- 110 102
160 63 36 10 40 118 95
180 85 18 10 48 111 84
200 100 36 12 71 150 120
310 100 20 17 72 236 196
400 242 127 28 100 300 250
450 170 76,5 20 63,5 290 240
457 270 127 19 84 303 279
500 216 56 20 140 376 309
525 270 32 20 42,5 142 120
540 242 42 32 95 374 330
560 242 127 24 100 375 325
610 273 127 22 115 336 320
630 322 56 22 140 475 400
710 399 127 19 85 482 450
720 424 86 42 160 896 860


Возможна доработка конструкции кабельных барабанов.

Размеры могут быть изменены в соответствии с требованиями заказчика.

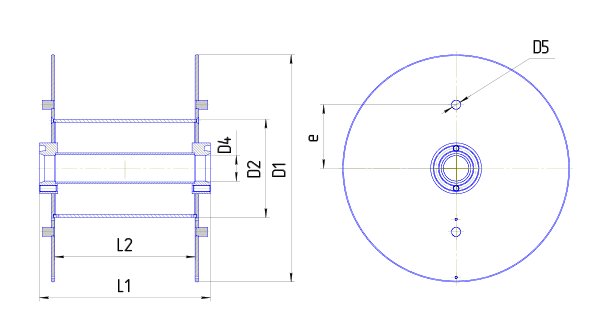

Обозначения (размеры указаны в мм):

D1 - диаметр щек.
D2 - диаметр шейки.
D4 - внутренний диаметр оси.
D5 - диаметр поводков или поводковых отверстий.
e - расстояние от центра щеки до центра поводка (поводкового отверстия).
L1 - габаритная ширина катушки.
L2 - ширина шейки.

Возможна динамическая балансировка катушек массой до 100кг

Механическая обработка деталей металлических катушек для кабелей - традиционная технология производства, гарантирующая высококачественную обработку поверхности. Для кабелей малого сечения, проводов и групп кабелей с «деликатным» покрытием и содержанием компания «ТрансЛайн» изготавливает уменьшенные копии стальных барабанов для кабелей - катушки с механической обработкой рабочих поверхностей. Данная категория катушек включает 15 наименований типоразмеров, но при необходимости заказчик может получить продукцию в соответствии с собственными заявленными нуждами. Минимальный диаметр щек катушки для кабеля - 100 мм, шейки - 50 мм, а максимальные параметры приближены к размерам барабана для кабеля - 720/424 мм.

Исчерпывающий ассортимент, представленный нашей компанией, обеспечивает полное перекрытие нужд сегмента малой и средней кабельной продукции.
